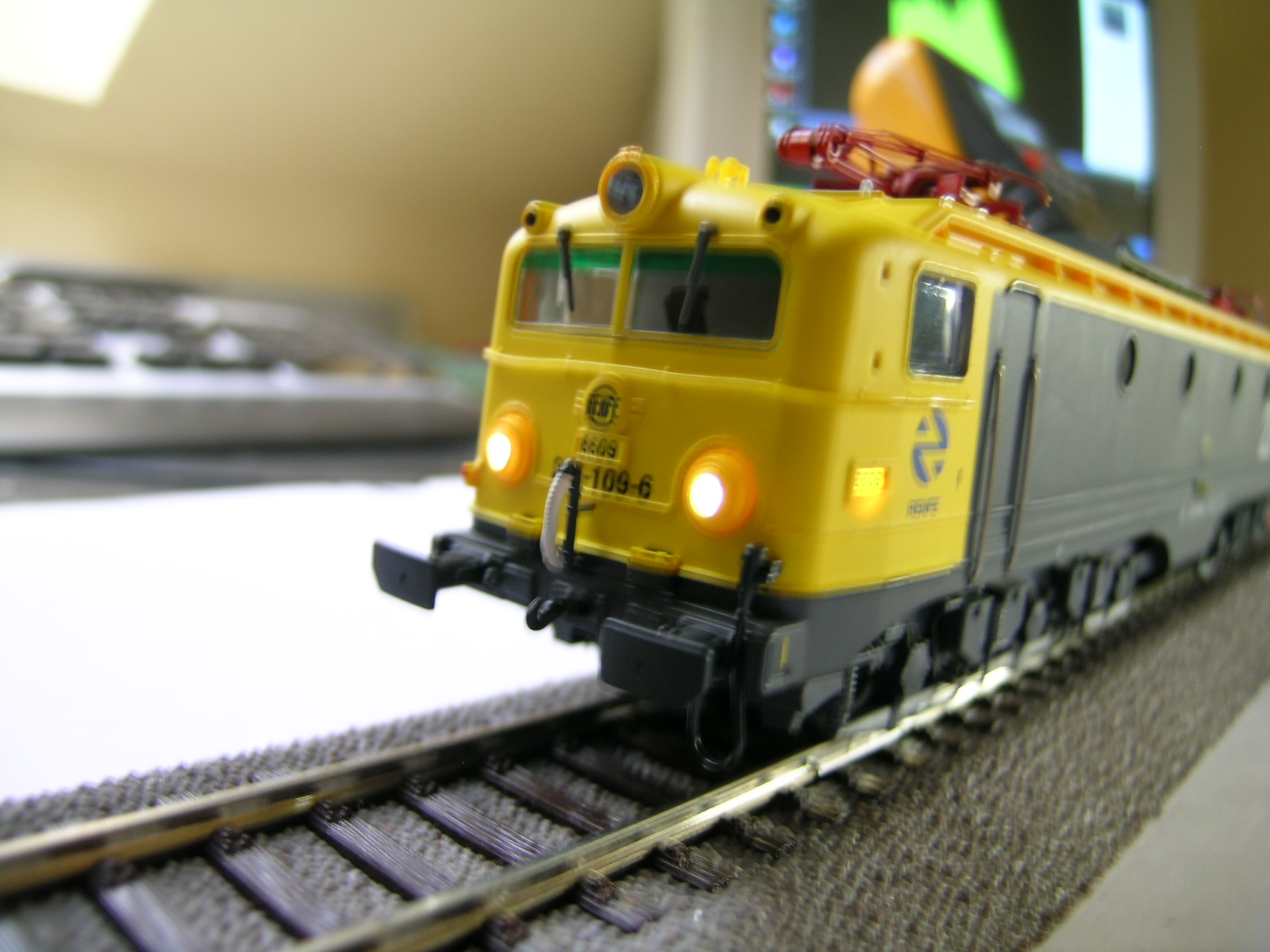

Aprovechando la visita por talleres de la nueva 276 aprovecho para modificarle las luces para poder controlar los pilotos traseros rojos cuando el tren circula con una composicion.
Materiales necesarios:
2x transitores BS170
4x diodos 1N4148
Termoretractil
cablecillos finos
soldador y estaño
y un poco de paciencia.
Duracion estimada:
Experto en soldaduras electronicas 1/2 hora
Novato mas paciencia...jejeje

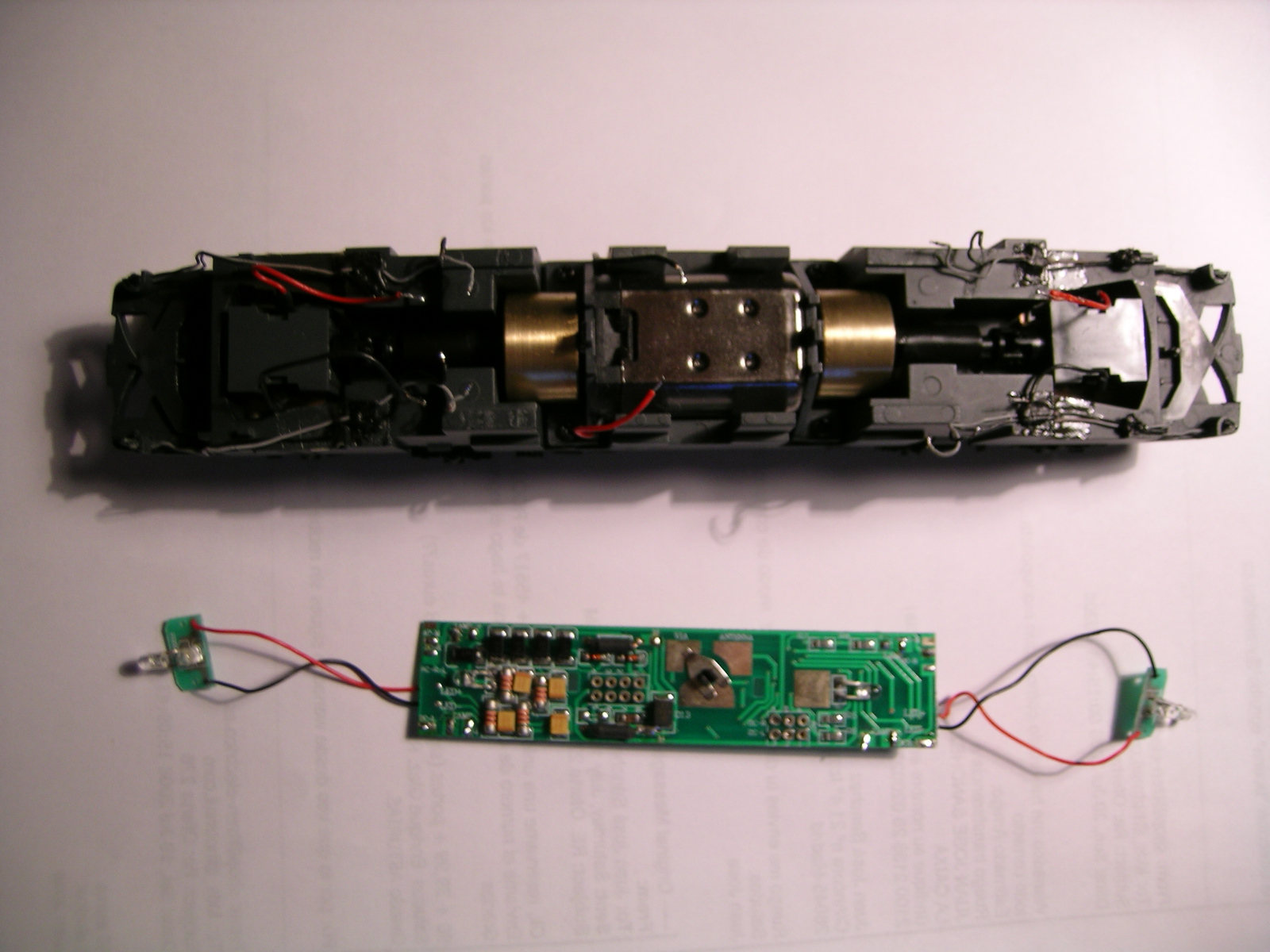

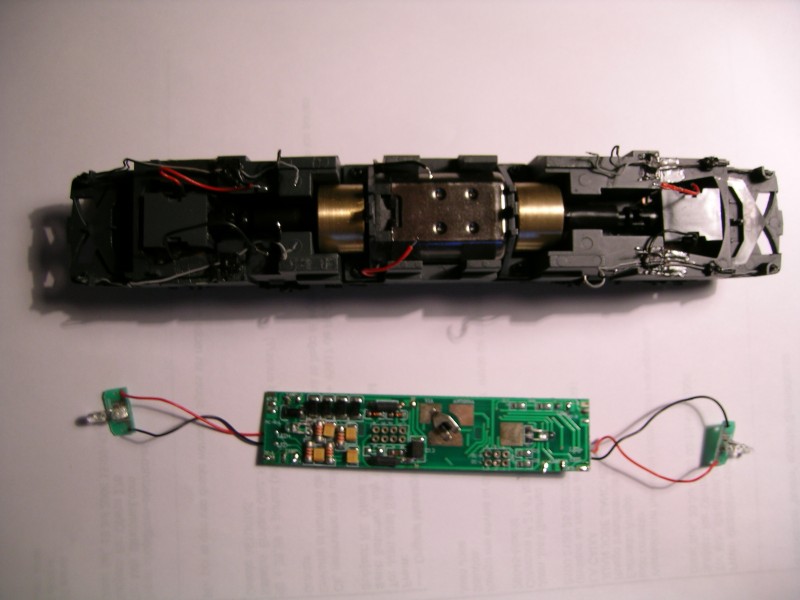

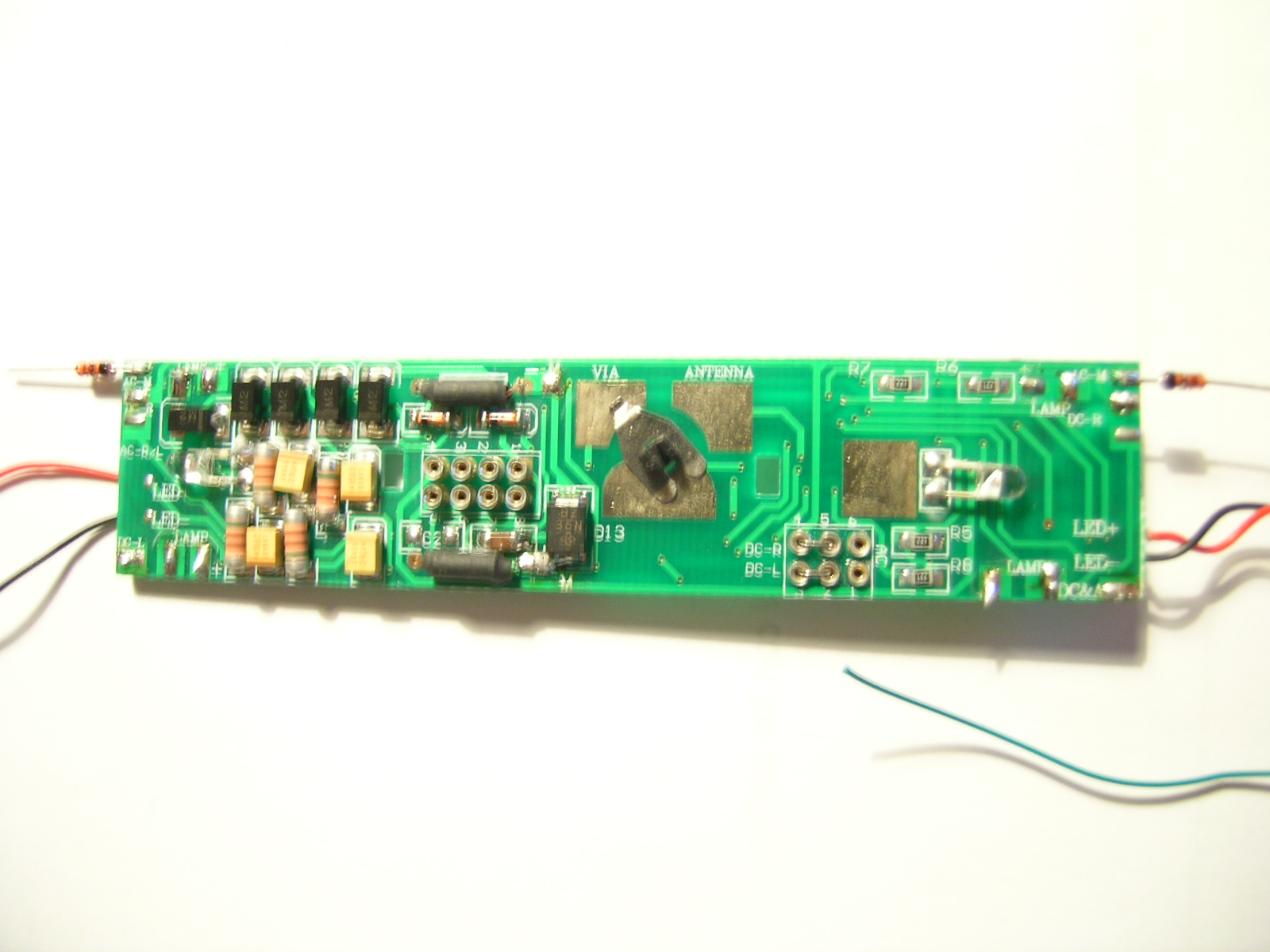

1- primero procederemos a desmontar la carcasa y separar la placa de la locomotora desoldando todos los cablecillos para poder trabajar mejor

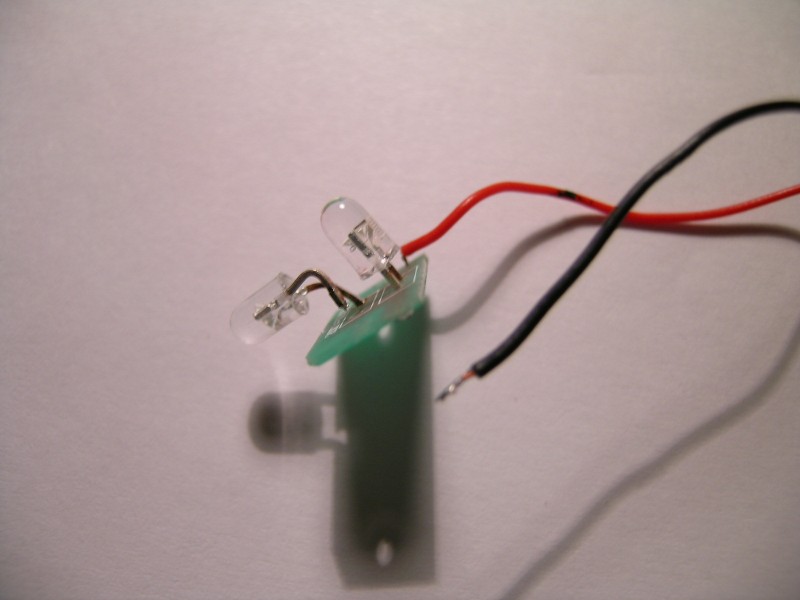

2- Una vez separada la PCB con las subplacas de los led procedermos a cortar una de las patillas del led que se corresponde con el piloto superior. Hay que cortar la patilla que se corresponde con el negativo. Desoldaremos tambien el cable correspondiente al negativo

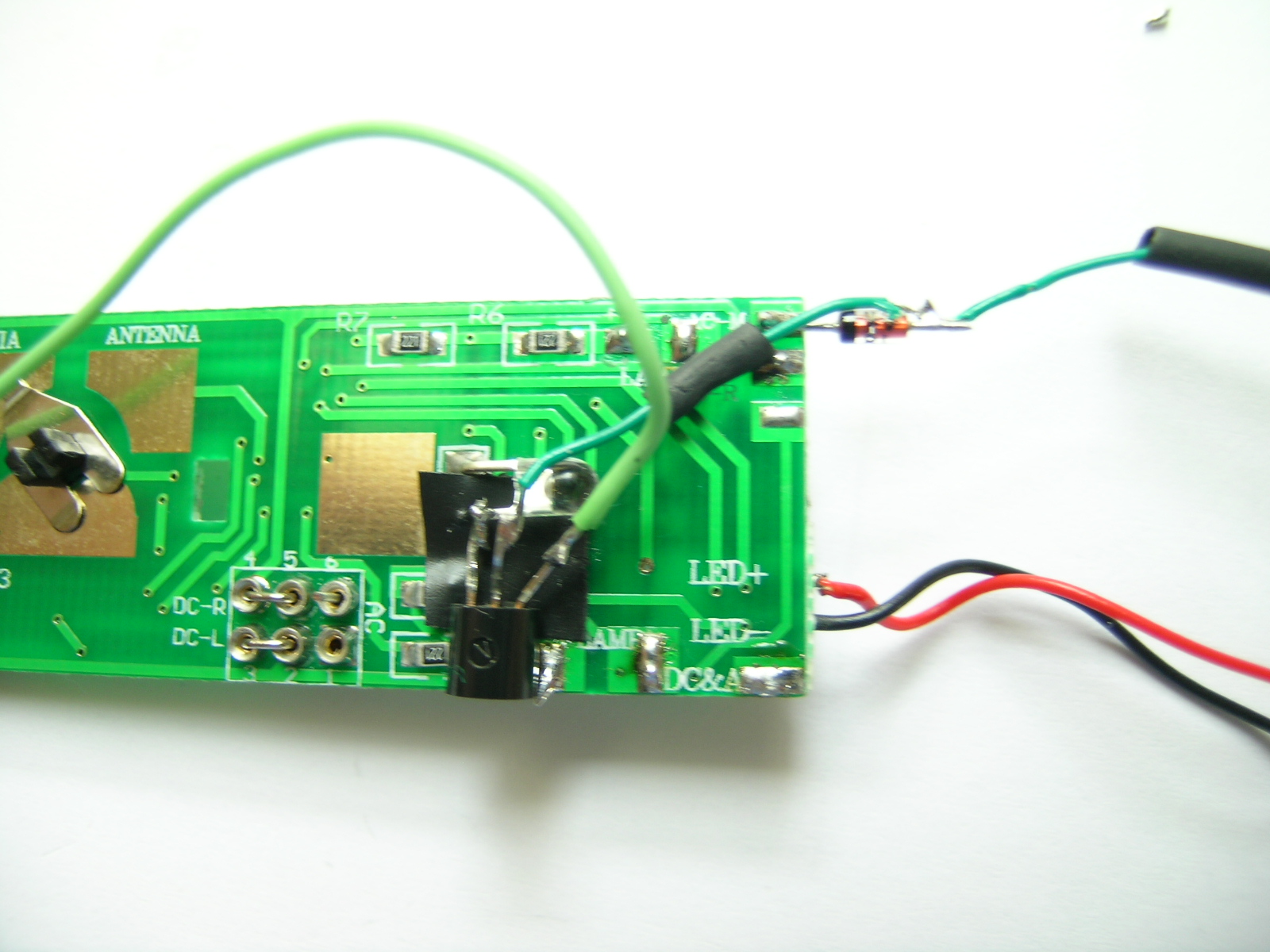

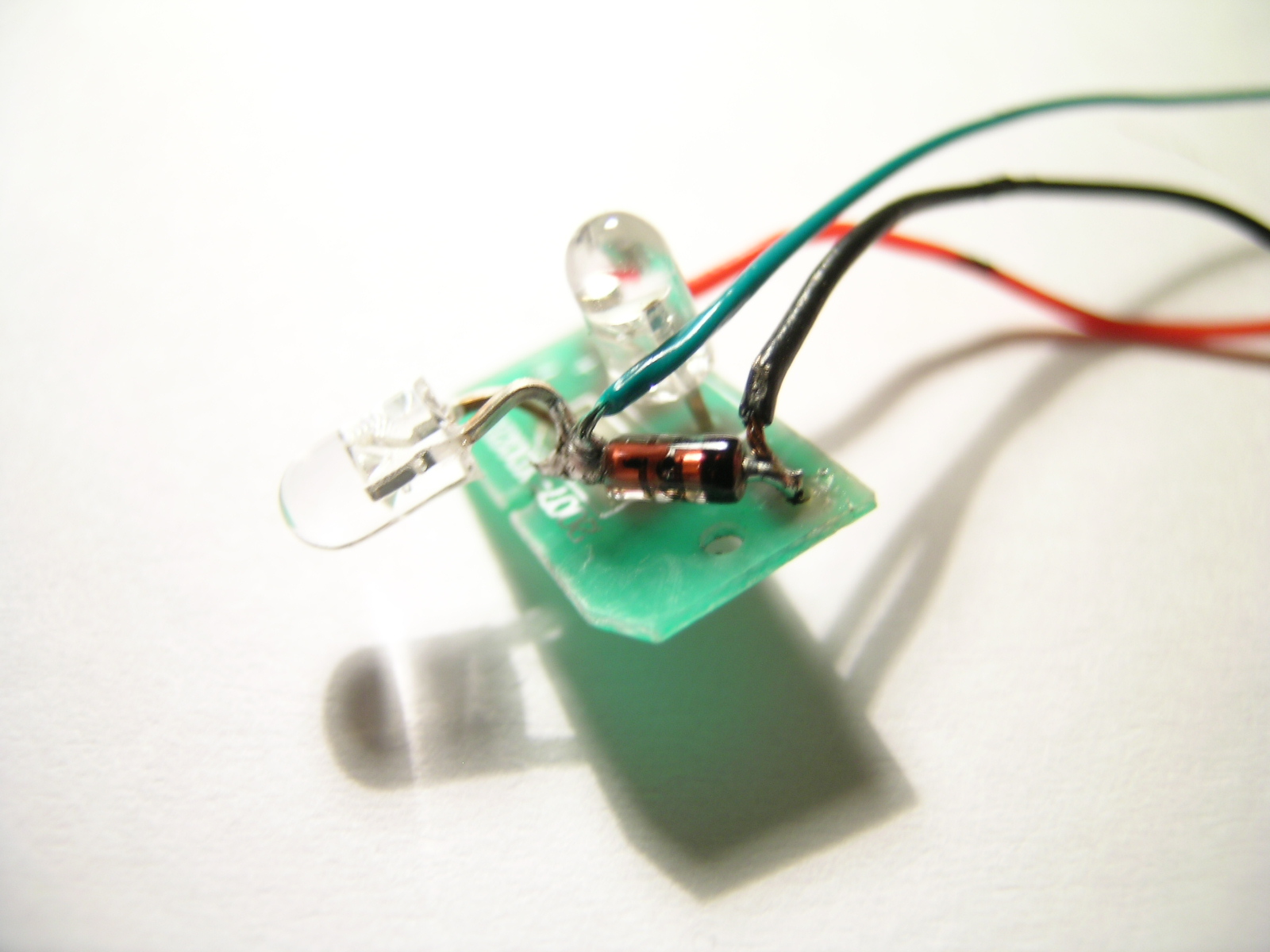

3- Soldamos un diodo 1N4148 a la patilla cortada y un calbecillo de color verde (es el de la funcion que vamos a usar). Prodederemos de igual manera en el otro extremo.

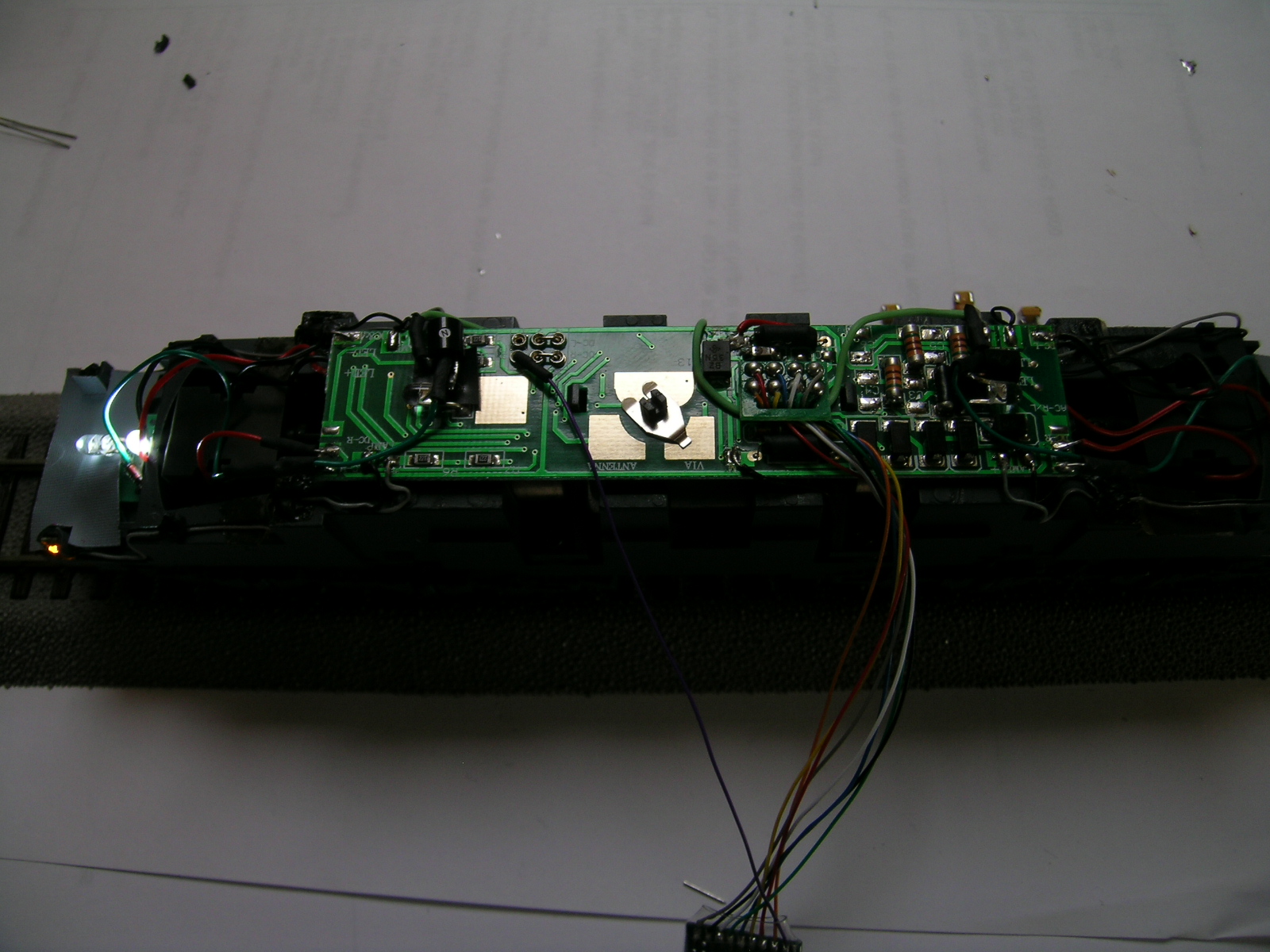

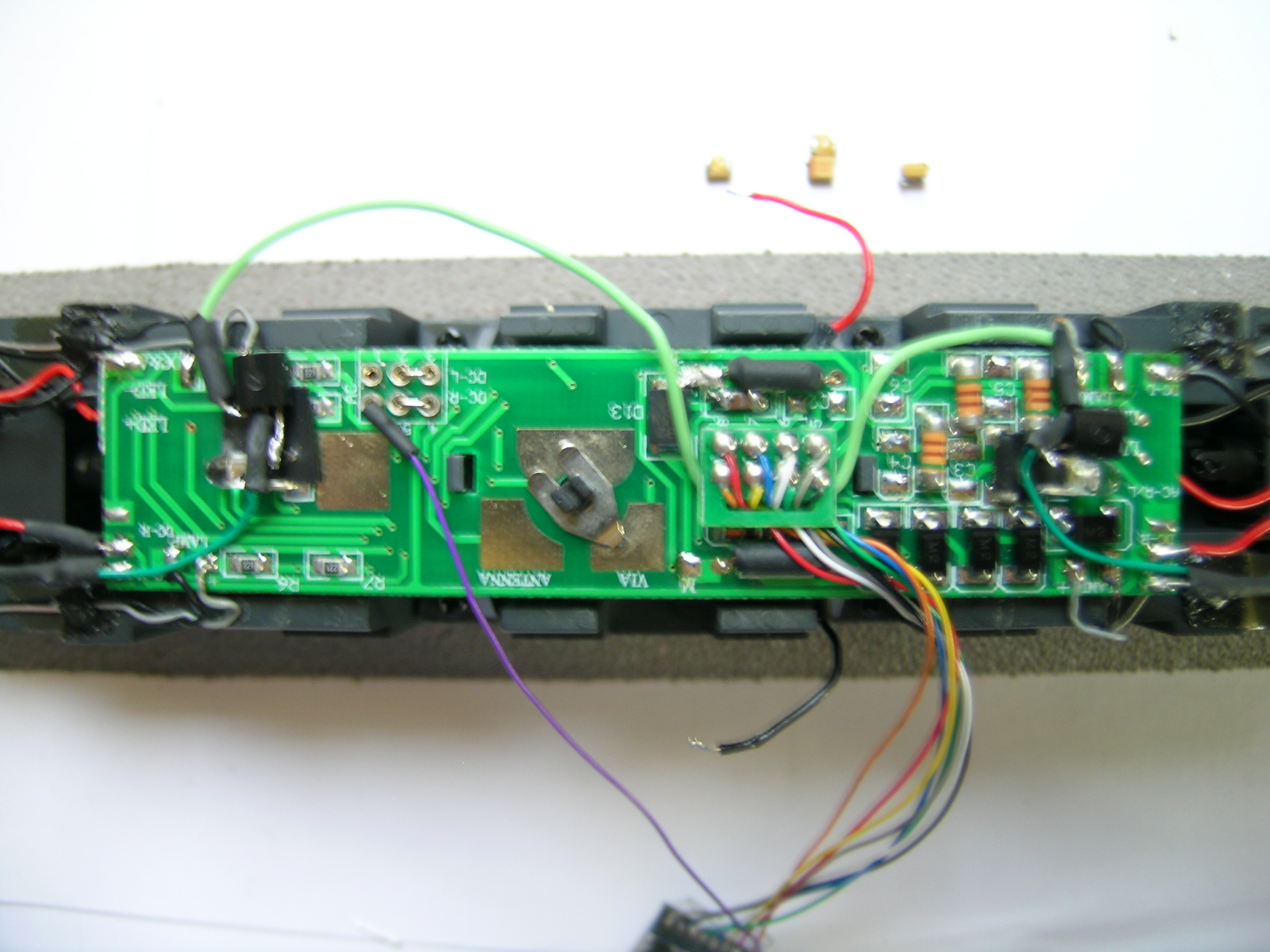

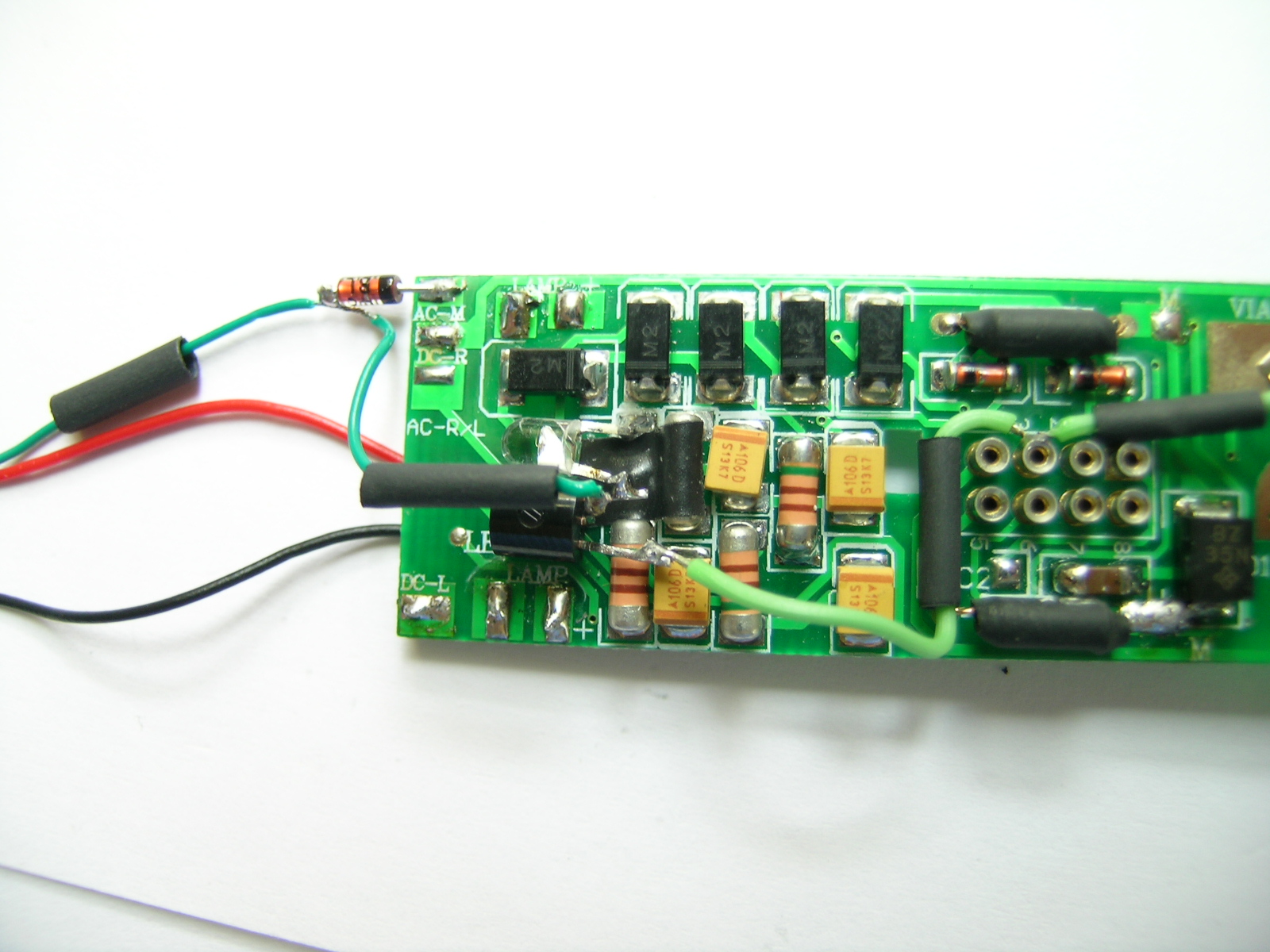

4- Sobre la PCB principal soldaremos dos diodos 1N4148 en los extrmos marcados como AC y en la postura de la foto.
seguimos.......
